产品介绍

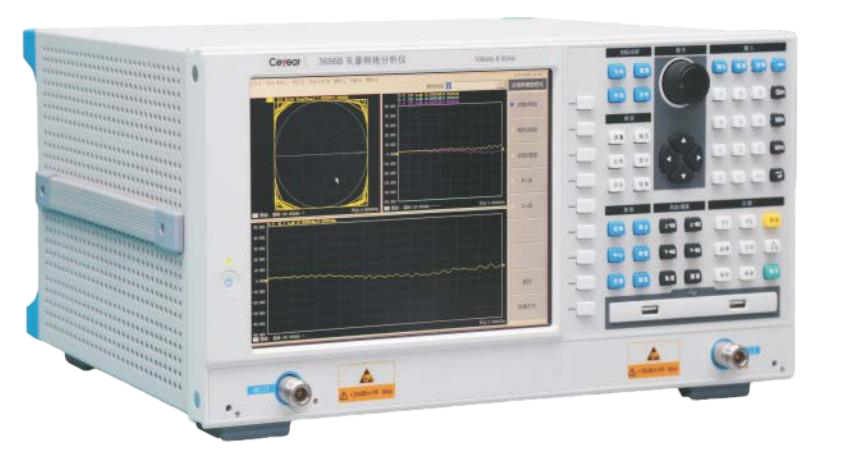

3656系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows操作系统;具有误差校准功能、时域功能、夹具仿真器功能;具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式;提供多种校准方式，包括频响、单端口、响应隔离、增强型响应、全双端口，快速SOLT校准及电校准功能;能够多通道多窗口显示;具有USB接口、LAN网口、GP-IB接口、VGA接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。
产品参数
型号
3656A
频率范围
100kHz ～ 3GHz
频率准确度
±5×10-6(23℃±3℃)
频率分辨率
1Hz
配置您的仪器
主机型号
| 产品 | 描述 |
|---|---|
| 矢量网络分析仪（100kHz～3GHz） | |
| 矢量网络分析仪（100kHz～6.8GHz） | |
| 矢量网络分析仪（100kHz～8.5GHz） | |
| 矢量网络分析仪（300kHz～20GHz） |
选件型号
| 产品 | 描述 |
|---|---|
| N型测试电缆GORE-OSZKUZKV0240，阴阳，60cm | |
| N型测试电缆GORE-OSZKUZKU0240，双阳，60cm | |
| 75Ω端口阻抗系统，注：此选件装配后整机将不具有50Ω端口阻抗系统 | |
| 产线测试功能选件，适用于3656BA矢量网络分析仪。 | |
| 产线测试功能选件，适用于3656B矢量网络分析仪。 | |
| 铝合金运输箱 | |
| 20GHz四端口英文选件 | |
| 20GHz四端口选件 | |
| 两端口英文选件 | |
| FB0HA0HC025.0 3.5mm戈尔测试电缆 | |
| FB0HA0HB025.0 3.5mm戈尔测试电缆 | |
| 87308A 3.5NMD/3.5mm-KK测试电缆 | |
| 87308 3.5NMD/3.5mm-KJ测试电缆 | |
| 31121 3.5mm校准件 | |
| 前面板跳线 | |
| 32116波导校准件，7.00～10.0GHz。 | |
| 32115波导校准件，5.88～8.17GHz | |
| 32114波导校准件，4.64～7.05GHz | |
| 32113波导校准件，3.94～6.00GHz | |
| 32112波导校准件，2.60～3.95GHz | |
| 32111波导校准件，1.72～2.61GHz | |
| 20202 3.5mm校准套件，DC～9GHz | |
| 20201 N型校准套件，DC～9GHz | |
| 英文选件，按键、前面板、标牌 <br/>注：此选件装配后整机将不具有中文按键、前面板、标牌 | |
| 上机柜，便于搭建系统，上机柜使用 | |
| 前面板跳线 | |
| 铝合金运输箱 | |
| 3656系列英文用户手册 | |
| 3656系列中文用户手册 | |
| 20405电子校准件，10MHz～20GHz，3.5mm（阴头），4端口 | |
| 20403电子校准件，10MHz～26.5GHz，3.5mm（阴阳），2端口 | |
| 20402电子校准件，300kHz～18GHz，N型(阴阳)，2端口 | |
| 75Ω测试电缆，24-0800-51M1-51M1 | |
| 经济型稳相测试电缆CETC41-N/J.N/J.197C-800，N型接头，双阳，80cm | |
| 经济型稳相测试电缆CETC41-N/J.N/K.197C-800，N型接头，阴阳，80cm | |
| 经济型稳相测试电缆CETC41-N/J.SMA/J.197C-800，N型到3.5mm接头，双阳，80cm | |
| 20204 N型 75Ω校准件 | |
| 20205 N型校准件，DC～3GHz | |
| 英文选件，按键、前面板、标牌 <br/>注：此选件装配后整机将不具有中文按键、前面板、标牌 |
