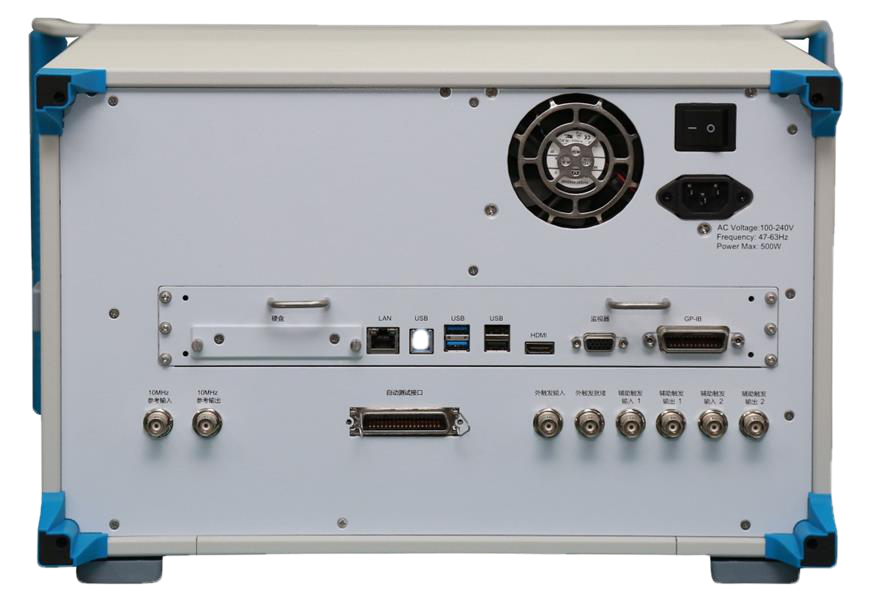

矢量网络分析仪

3671系列

矢量网络分析仪
查看产品参数 选择配置仪器 资料下载
产品介绍

产品介绍

3671系列矢量网络分析仪产品包括3671C(100kHz～14GHz)、3671D(100kHz～20GHz)、3671E(100kHz～26.5GHz)、3671G(10MHz～43.5GHz)。3671系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA、HDMI等多种标准接口，能精确测量微波网络的幅频特性、相频特性和群时延特性。3671系列矢量网络分析仪保留了高端矢量网络分析仪的特征，包括性能指标、仪器外观、显示效果、软件界面方面，同时控制仪器的体积、重量、风噪，为用户营造良好的使用体验。该产品可广泛应用于通信、导航等领域，是相关产品研发和生产过程中必不可少的测试设备。

产品参数

型号 3671C，3671D，3671E
频率范围 100kHz～14GHz，100kHz～20GHz，100kHz～26.5GHz
频率准确度 ±1×10-7（23℃±3℃）
频率分辨率 0.1Hz

配置您的仪器

主机型号
产品 描述
100kHz～ 14GHz
100kHz～20GHz
100kHz～26.5GHz
10MHz～43.5GHz
选件编号（名称）
产品 描述
数量1，配置英文前后面板、英文操作系统。
数量1，用于整机校准（ DC～ 18GHz ）
数量1，用于整机校准（ DC～26.5GHz ）
数量1，用于整机校准（ DC～9GHz ）
数量1，用于整机校准（ DC～50GHz ）
数量1，用于整机校准（ DC～40GHz ）
数量1，用于整机校准（ 300kHz～18GHz N 型二端口）
数量1，用于整机校准（ 10MHz～26.5GHz 3.5mm 二端口）
数量1，用于整机校准（ 10MHz～50GHz 2.4mm 二端口）
数量1，用于整机校准（ 10MHz～26.5GHz 3.5mm 四端口）
数量1，用于整机测量（ N 型阳阳），长度约 60cm。
数量1，用于整机测量（ N 型阴阳），长度约 60cm。
数量1，用于整机测量（ 2.92mm 阳阳），柔性经济型，长度约 60cm。
数量1，用于整机测量（ 2.92mm 阴阳），柔性经济型，长度约 60cm。
数量1，用于整机测量（测试端 2.92mm 阳），国产，稳幅稳相，长度约 63cm。
数量1，用于整机测量（测试端 2.92mm 阴），国产，稳幅稳相，长度约 63cm。
数量1，用于整机测量（测试端 3.5mm 阳）适用于 3671C/D/E。
数量1，用于整机测量（测试端 3.5mm 阴）适用于 3671C/D/E。
数量1，用于整机测量（测试端 N 型阳）适用于 3671C/D/E。
数量1，用于整机测量（测试端 N 型阴）适用于 3671C/D/E。
数量1，用于整机测量（测试端 3.5mm 阳）长度 63cm ，适用于 3671C/D/E。
数量1，用于整机测量（测试端 3.5mm 阴）长度 63cm ，适用于 3671C/D/E。
数量1，用于整机测量（测试端 2.4mm 阳）长度 63cm ，适用于 3671G。
数量1，用于整机测量（测试端 2.4mm 阴）长度 63cm ，适用于 3671G。
数量1，用于整机测量（测试端 N 型阳）长度 63cm ，适用于 3671C/D/E。
数量1，用于整机测量（测试端 N 型阴）长度 63cm ，适用于 3671C/D/E。
数量1，用于整机测量（测试端 2.4mm 阳）适用于 3671G。
数量1，用于整机测量（测试端 2.4mm 阴）适用于 3671G。
数量1，用于功率校准（ 10MHz～ 18GHz ）
数量1，用于功率校准（ 50MHz～26.5GHz ）
数量1，用于功率校准（ 50MHz～40GHz ）
数量1，机柜安装结构件
数量1，应用于自动测试系统、高级时域分析等大数据量应用场景，可提升数据吞吐效率。
数量1，用于分析系统的频域、时域 TDR 和串扰等信号完整性特性，可自动将图形曲线转换成测试报告。
数量1，用于单端及平衡器件测量夹具自动测试及移除。
数量1，用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。
数量1，用于 TDR 时域阻抗测试、眼图分析等。
数量1，实现测试数据的自动保存和管理，生成数据报表。
数量1，100kHz~14GHz 四端口矢量网络分析仪配置
数量1，100kHz~20GHz 四端口矢量网络分析仪配置
数量1，100kHz~26.5GHz 四端口矢量网络分析仪配置
数量1，10MHz~43.5GHz 四端口矢量网络分析仪配置
数量1，3671C 计量校准服务，提供计量报告
数量1，3671D 计量校准服务，提供计量报告
数量1，3671E 计量校准服务，提供计量报告
数量1，3671G 计量校准服务，提供计量报告
保修期以外延长保修 1 年，2 年延保可选 2 项，以此类推，服务不含校准，仅含单程货品运费。
保修期以外延长保修 1 年，2 年延保可选 2 项，以此类推，服务不含校准，仅含单程货品运费。
保修期以外延长保修 1 年，2 年延保可选 2 项，以此类推，服务不含校准，仅含单程货品运费。
保修期以外延长保修 1 年，2 年延保可选 2 项，以此类推，服务不含校准，仅含单程货品运费。

资料下载

3671系列矢量网络分析仪产品厚样

版本: V1

3671系列矢量网络分析仪用户手册
