矢量网络分析仪

3674系列

矢量网络分析仪
查看产品参数 选择配置仪器 资料下载
产品介绍

产品介绍

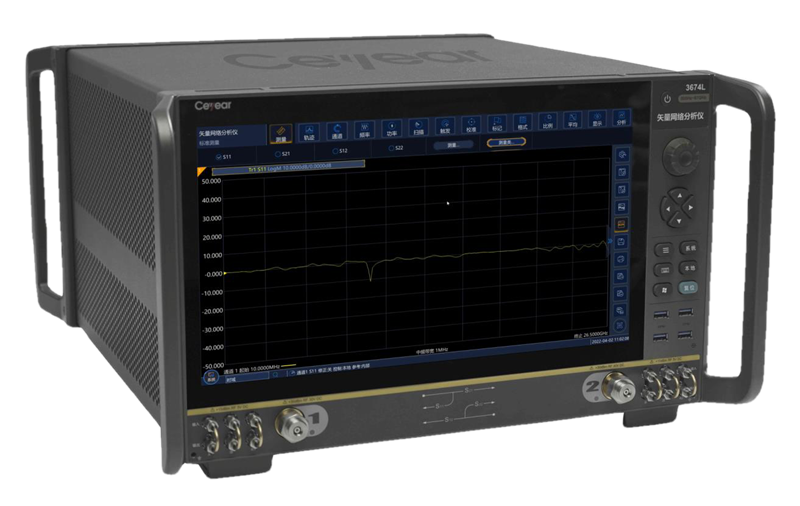

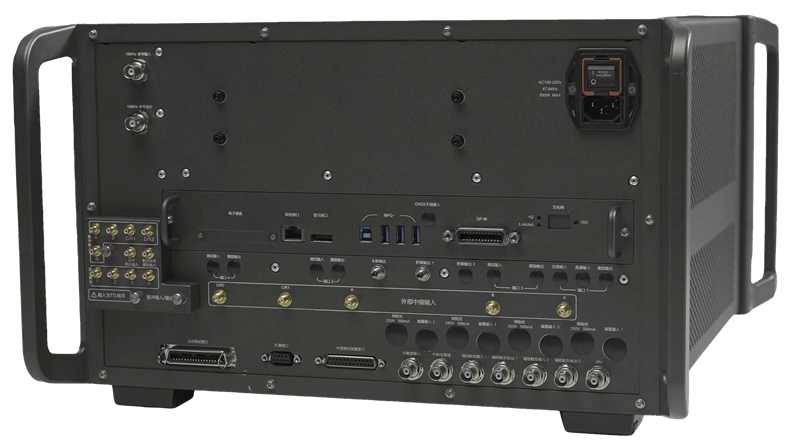

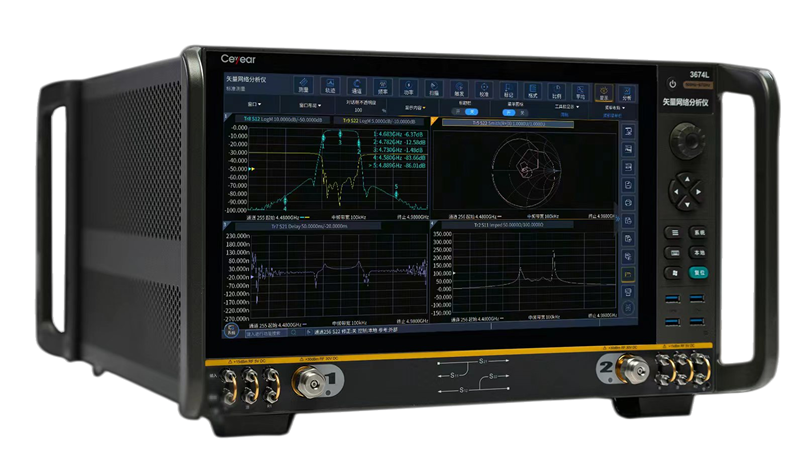

Ceyear 3674系列矢量网络分析仪是技术创新的巅峰之作，可以轻松应对半导体芯片测试、材料测试、天线测试、高速线缆测试、微波部组件测试等带来的严峻挑战。出色的射频特性、灵活的硬件配置和丰富的软件功能相辅相成，只需一次连接即可完成多种测量任务。创新的人机交互设计可帮助您快速便捷地完成所需的测量设置，超大触摸屏为您带来灵活、高效的操作体验。

产品参数

型号 3674B，3674C，3674D，3674E，3674F，3674G，3674H，3674K，3674L，3674N，3674P，3674PA
频率范围 500Hz/10MHz～9GHz，500Hz/10MHz～14GHz，500Hz/10MHz～20GHz，500Hz/10MHz～26.5GHz，500Hz/10MHz～32GHz，500Hz/10MHz～44GHz，500Hz/10MHz～50GHz，500Hz/10MHz～53GHz，500Hz/10MHz～67GHz，500Hz/10MHz～90GHz，500Hz/10MHz～110GHz，500Hz/10MHz～110GHz
系统动态范围（标配） 133dB@10GHz
频率分辨率 0.1Hz，1Hz

配置您的仪器

主机型号
产品 描述
矢量网络分析仪（10MHz～9GHz）
矢量网络分析仪（10MHz～14GHz）
矢量网络分析仪（10MHz～20GHz）
矢量网络分析仪（10MHz～26.5GHz）
矢量网络分析仪（10MHz～32GHz）
矢量网络分析仪（10MHz～44GHz）
矢量网络分析仪（10MHz～50GHz）
矢量网络分析仪（10MHz～53GHz）
矢量网络分析仪（10MHz～67GHz）
矢量网络分析仪（10MHz～90GHz）
矢量网络分析仪（10MHz～110GHz）
选件编号（名称）
产品 描述
用于扩展矢量网络分析仪为16端口。 必选400+404。
用于混频器矢量参数测量。 必选400+404+S20。
配置源通路2个60dB程控步进衰减器，接收机通路2个35dB程控步进 衰减器。必选204。
频率范围下限可扩展至500Hz。 必选204，与205不可同时选配。
对二端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 R1、R2接收机。
内部配置2个T型偏置器，用于端口输出直流偏置电压。 必选201+204，与203不可同时选配。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～50GHz。
配置源通路4个60dB程控步进衰减器，接收机通路4个35dB程控步进 衰减器。 必选400+404。
用于有源互调失真信号测量。必选400+404+S20。
频率范围下限可扩展至500Hz。必选400+404，与405不可同时选配。
对四端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 C、D、R1、R2、R3、R4接收机。必选400。
内部配置4个T型偏置器，用于端口输出直流偏置电压。 必选400+401+404，与403不可同时选配。
用于提供多通道频谱测试功能。
计量校准服务，提供计量报告。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准， 仅含单程货品运费。
用于脉冲状态下S参数测量，端口1、3输出脉冲调制信号。
用于扩展矢量网络分析仪为16端口。必选400+404。
用于混频器矢量参数测量。必选400+404+S20。
配置源通路2个50dB程控步进衰减器，接收机通路2个50dB程控步进 衰减器。 必选204。
频率范围下限可扩展至500Hz。必选204，与205不可同时选配。
对二端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 R1、R2接收机。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～53GHz。
配置源通路4个50dB程控步进衰减器，接收机通路4个50dB程控步进 衰减器。必选400+404。
用于有源互调失真信号测量。必选400+404+S20。
频率范围下限可扩展至500Hz。必选400+404，与405不可同时选配。
对四端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 C、D、R1、R2、R3、R4接收机。必选400。
内部配置4个T型偏置器，用于端口输出直流偏置电压。 必选400+401+404，与403不可同时选配。
用于提供多通道频谱测试功能。
计量校准服务，提供计量报告。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准， 仅含单程货品运费。
用于脉冲状态下S参数测量，端口1、3输出脉冲调制信号。
用于扩展矢量网络分析仪为16端口。 必选400+404。
用于混频器矢量参数测量。 必选400+404+S20。
配置源通路2个50dB程控步进衰减器，接收机通路2个50dB程控步进 衰减器。 必选204。
频率范围下限可扩展至500Hz。 必选204，与205不可同时选配。
对二端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 R1、R2接收机。
内部配置2个T型偏置器，用于端口输出直流偏置电压。 必选201+204，与203不可同时选配。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～67GHz。
配置源通路4个50dB程控步进衰减器，接收机通路4个50dB程控步进 衰减器。必选400+404。
用于有源互调失真信号测量。必选400+404+S20。
频率范围下限可扩展至500Hz。必选400+404，与405不可同时选配。
对四端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 C、D、R1、R2、R3、R4接收机。必选400。
内部配置4个T型偏置器，用于端口输出直流偏置电压。 必选400+401+404，与403不可同时选配。
用于提供多通道频谱测试功能。
计量校准服务，提供计量报告。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准， 仅含单程货品运费。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～90GHz。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准， 仅含单程货品运费。
配置英文前后面板和英文操作系统。
配置Linux操作系统，替代Windows操作系统。
用于矢量网络分析仪频率扩展，实现二端口矢量网络分析仪扩展功能。必选S20。
用于矢量网络分析仪频率扩展，实现四端口矢量网络分析仪扩展功能。必选S20。
用于矢量网络分析仪频率扩展，实现10MHz～110GHz同轴S参数测量。 二端口需要配置2个模块，四端口需要配置4个模块。 二端口必选009+S20。 四端口必选400+010+S20。
用于矢量网络分析仪频率扩展,实现10MHz~120GHz同轴S参数测量。 二端口需要配置2个模块,四端口需要配置4个模块。 二端口必选009+S20。 四端口必选400+010+S20。
用于分析系统的频域、时域TDR和串扰等信号完整性特性，可自动将 图形曲线转换成测试报告。适用于全系列。
用于单端及平衡器件测量夹具自动测试及移除。适用于全系列。
用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。 适用于全系列。
用于TDR时域阻抗测试、眼图分析等。适用于全系列。
用于真实差模、共模激励平衡参数测量。 适用于3674B/C/D/E/F/G/H/K/L。 必选400+S28。
使用FIFO缓冲法，即时读取数据。适用于全系列。
用于频率偏移测量。适用于全系列。
用于混频器标量参数测量。适用于3674B/C/D/E/F/G/H/K/L。 必选400+S20。
用于内嵌本振变频器测量。适用于3674B/C/D/E/F/G/H/K/L。 必选400+S20+S22/023。
用于放大器等有源器件的增益压缩测量。 适用于3674B/C/D/E/F/G/H/K/L。
用于相位扫描测量。适用于3674B/C/D/E/F/G/H/K/L。 必选400。
适用于差分和I/Q混频器、放大器等器件的测试，测量差分或者I/Q激 励下被测件的变频损耗或增益、LO馈通、本振隔离、差分谐波、总谐 波失真（THD）、镜像抑制等参数，支持任意相位、功率、频率等自定 义参数设置下的的测量。适用于3674B/C/D/E/F/G/H/K/L。 必选400+S20+S28。
用于3674-011/3674-012同轴扩展模块，扩展模块连接集束电缆长度 增加为1.2米。
用于矢量网络分析仪波导扩频系统，扩频控制机与波导扩频模块互连， 二端口需要配置2根，四端口需要配置4根。
用于四端口矢量网络分析仪波导扩频系统，矢量网络分析仪主机与波 导扩频模块互连。
用于四端口矢量网络分析仪波导扩频系统，矢量网络分析仪主机与 波导扩频模块互连。
用于四端口矢量网络分析仪波导扩频系统，矢量网络分析仪主机与 波导扩频模块互连。
内含1根双阴1mm同轴测试电缆、1根阴阳1mm同轴测试电缆。
内含1根双阴1mm同轴测试电缆、1根阴阳1mm同轴测试电缆。
内含1根双阴1mm同轴测试电缆、1根阴阳1mm同轴测试电缆。
用于测试时的桌面延伸，长×宽=500mm×350mm。
安装到机柜的专用套件。
提供纸质版详细的用户手册。
整机改装服务，返厂升级增加硬件选件时必选该选件。
用于整机校准（DC～18GHz）
用于整机校准（DC～6GHz）
用于整机校准（DC～6GHz）
用于整机校准（DC～26.5GHz）
用于整机校准（DC～9GHz）
用于整机校准（DC～40GHz）
用于整机校准（DC～50GHz）
用于整机校准（DC～67GHz）
用于整机校准（100kHz～18GHz N型二端口）
用于整机校准（10MHz～26.5GHz 3.5mm二端口）
用于整机校准（10MHz～40GHz 2.92mm二端口）
用于整机校准（10MHz～50GHz2.4mm二端口）
用于整机校准（10MHz～67GHz 1.85mm二端口）
用于整机校准（100kHz～18GHz N型四端口）
用于整机校准（10MHz～26.5GHz 3.5mm四端口）
用于整机校准（10MHz～40GHz 2.92mm四端口）
用于整机校准（10MHz～50GHz2.4mm四端口）
用于整机校准（10MHz～67GHz 1.85mm四端口）
用于整机测量（测试端3.5mm阳） 适用于3674B/C/D/E
用于整机测量（测试端3.5mm阴） 适用于3674B/C/D/E
用于整机测量（测试端2.4mm阳） 适用于3674F/G/H
用于整机测量（测试端2.4mm阴） 适用于3674F/G/H
用于整机测量（测试端N型阳） 适用于3674F/G/H
用于整机测量（测试端N型阴） 适用于3674F/G/H
用于整机测量（测试端3.5mm阳） 适用于3674F/G/H
用于整机测量（测试端3.5mm阴） 适用于3674F/G/H
用于整机测量（测试端2.92mm阳） 适用于3674F/G/H
用于整机测量（测试端2.92mm阴） 适用于3674F/G/H
用于整机测量（测试端1.85mm阳） 适用于3674K/L
用于整机测量（测试端1.85mm阴） 适用于3674K/L
用于整机测量（测试端3.5mm阳），适用于3674B/C/D/E
用于整机测量（测试端3.5mm阴），适用于3674B/C/D/E
用于整机测量（测试端2.4mm阴），适用于3674F/G/H
用于整机测量（测试端2.4mm阳），适用于3674F/G/H
用于整机测量（测试端1.85mm阴），适用于3674K/L
用于整机测量（测试端1.85mm阳），适用于3674K/L
用于功率校准（8kHz～8GHz N型）
用于功率校准（10MHz～8GHz N型）
用于功率校准（10MHz～18GHz 3.5mm）
用于功率校准（10MHz～33GHz 2.4mm）
用于功率校准（10MHz～40GHz 2.4mm）
用于功率校准（10MHz～50GHz 2.4mm）
用于功率校准（50MHz～67GHz 1.85mm）
87601微波助手（N型）
同轴转接器套装（3.5mm接口转换成N型、2.4mm接口等）
同轴转接器套装（2.92mm接口转换成2.4mm接口等）
同轴转接器套装（2.4mm接口转换成N型、3.5mm、2.92mm、 1.85mm接口等）
用于S参数、噪声系数和噪声参数的精确测量。二端口必选201+204。 四端口必选401+404。（注：二端口电子校准件和普通噪声源需要单独购置。）
用于脉冲状态下S参数测量，端口1、3输出脉冲调制信号。
用于混频器矢量参数测量。必选400+404+S20。
配置源通路2个70dB程控步进衰减器，接收机通路2个35dB程控步进衰减器。 必选204。
频率范围下限可扩展至500Hz。必选204，与205不可同时选配。
对二端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、R1、R2接收机。
内部配置2个T型偏置器，用于端口输出直流偏置电压。 必选201+204，与203不可同时选配。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～9GHz。
配置源通路4个70dB程控步进衰减器，接收机通路4个35dB程控步进衰减器。 必选400+404。
用于有源互调失真信号测量。必选400+404+S20。
频率范围下限可扩展至500Hz。必选400+404，与405不可同时选配。
对四端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 C、D、R1、R2、R3、R4接收机。必选400。
内部配置4个T型偏置器，用于端口输出直流偏置电压。 必选400+401+404，与403不可同时选配。
用于提供多通道频谱测试功能。
计量校准服务，提供计量报告。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准， 仅含单程货品运费。
用于S参数、噪声系数和噪声参数的精确测量。二端口必选201+204。 四端口必选 401+404。（注：二端口电子校准件和普通噪声源需要单独购置。）
用于脉冲状态下S参数测量，端口1、3输出脉冲调制信号。
用于混频器矢量参数测量。必选400+404+S20。
配置源通路2个70dB程控步进衰减器，接收机通路2个35dB程控步进 衰减器。必选204。
频率范围下限可扩展至500Hz。必选204，与205不可同时选配。
对二端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 R1、R2接收机。
内部配置2个T型偏置器，用于端口输出直流偏置电压。 必选201+204，与203不可同时选配。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～14GHz。
配置源通路4个70dB程控步进衰减器，接收机通路4个35dB程控步进 衰减器。必选400+404。
用于有源互调失真信号测量。必选400+404+S20。
频率范围下限可扩展至500Hz。必选400+404，与405不可同时选配。
对四端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 C、D、R1、R2、R3、R4接收机。必选400。
内部配置4个T型偏置器，用于端口输出直流偏置电压。 必选400+401+404，与403不可同时选配。
用于提供多通道频谱测试功能。
计量校准服务，提供计量报告。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校 准，仅含单程货品运费。
用于S参数、噪声系数和噪声参数的精确测量。 注：二端口电子校准件和噪声源需要单独购置。 二端口必选201+204。四端口必选401+404。
用于脉冲状态下S参数测量，端口1、3输出脉冲调制信号。
用于混频器矢量参数测量。必选400+404+S20。
配置源通路2个70dB程控步进衰减器，接收机通路2个35dB程控步进 衰减器。必选204。
频率范围下限可扩展至500Hz。必选204，与205不可同时选配。
对二端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 R1、R2接收机。
内部配置2个T型偏置器，用于端口输出直流偏置电压。 必选201+204，与203不可同时选配。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～20GHz。
配置源通路4个70dB程控步进衰减器，接收机通路4个35dB程控步进 衰减器。必选400+404。
用于有源互调失真信号测量。必选400+404+S20。
频率范围下限可扩展至500Hz。必选400+404，与405不可同时选配。
对四端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 C、D、R1、R2、R3、R4接收机。必选400。
内部配置4个T型偏置器，用于端口输出直流偏置电压。 必选400+401+404，与403不可同时选配。
用于提供多通道频谱测试功能。
计量校准服务，提供计量报告。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准， 仅含单程货品运费。
用于S参数、噪声系数和噪声参数的精确测量。二端口必选201+204。 四端口必选401+404。（注：二端口电子校准件和普通噪声源需要单独购置。）
用于脉冲状态下S参数测量，端口1、3输出脉冲调制信号。
用于扩展矢量网络分析仪为16端口。必选400+404。
用于混频器矢量参数测量。必选400+404+S20。
配置源通路2个70dB程控步进衰减器，接收机通路2个35dB程控步进 衰减器。必选204。
频率范围下限可扩展至500Hz。必选204，与205不可同时选配。
对二端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 R1、R2接收机。
内部配置2个T型偏置器，用于端口输出直流偏置电压。 必选201+204，与203不可同时选配。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～26.5GHz。
配置源通路4个70dB程控步进衰减器，接收机通路4个35dB程控步进 衰减器。必选400+404。
用于有源互调失真信号测量。必选400+404+S20。
频率范围下限可扩展至500Hz。必选400+404，与405不可同时选配。
对四端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 C、D、R1、R2、R3、R4接收机。必选400。
内部配置4个T型偏置器，用于端口输出直流偏置电压。 必选400+401+404，与403不可同时选配。
用于提供多通道频谱测试功能。
计量校准服务，提供计量报告。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准， 仅含单程货品运费。
用于S参数、噪声系数和噪声参数的精确测量。二端口必选201+204。 四端口必选401+404。（注：二端口电子校准件和普通噪声源需要单独购置。）
用于脉冲状态下S参数测量，端口1、3输出脉冲调制信号。
用于扩展矢量网络分析仪为16端口。必选400+404。
用于混频器矢量参数测量。必选400+404+S20。
配置源通路2个70dB程控步进衰减器，接收机通路2个35dB程控步进 衰减器。必选204。
频率范围下限可扩展至500Hz。必选204，与205不可同时选配。
对二端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 R1、R2接收机。
内部配置2个T型偏置器，用于端口输出直流偏置电压。 必选201+204，与203不可同时选配。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～26.5GHz。
配置源通路4个70dB程控步进衰减器，接收机通路4个35dB程控步进 衰减器。必选400+404。
用于有源互调失真信号测量。必选400+404+S20。
频率范围下限可扩展至500Hz。必选400+404，与405不可同时选配。
对四端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 C、D、R1、R2、R3、R4接收机。必选400。
内部配置4个T型偏置器，用于端口输出直流偏置电压。 必选400+401+404，与403不可同时选配。
用于提供多通道频谱测试功能。
计量校准服务，提供计量报告。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准， 仅含单程货品运费。
用于S参数、噪声系数和噪声参数的精确测量。 二端口必选201+204； 四端口必选401+404。 (注：二端口电子校准件和普通噪声源需要单独购置。)
用于脉冲状态下S参数测量，端口1、3输出脉冲调制信号。
用于扩展矢量网络分析仪为16端口。 必选400+404。
用于混频器矢量参数测量。 必选400+404+S20。
配置源通路2个60dB程控步进衰减器，接收机通路2个35dB程控步进 衰减器。 必选204。
频率范围下限可扩展至500Hz。 必选204，与205不可同时选配。
对二端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 R1、R2接收机。
内部配置2个T型偏置器，用于端口输出直流偏置电压。 必选201+204，与203不可同时选配。
双源激励四端口矢量网络分析仪配置，频率范围10MHz～44GHz。
配置源通路4个60dB程控步进衰减器，接收机通路4个35dB程控步进 衰减器。 必选400+404。
用于有源互调失真信号测量。必选400+404+S20。
频率范围下限可扩展至500Hz。必选400+404，与405不可同时选配。
对四端口机型的测试装置进行扩展，增加面板跳线，可独立使用A、B、 C、D、R1、R2、R3、R4接收机。必选400。
内部配置4个T型偏置器，用于端口输出直流偏置电压。 必选400+401+404，与403不可同时选配。
用于提供多通道频谱测试功能。
计量校准服务，提供计量报告。
保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准， 仅含单程货品运费。
用于S参数、噪声系数和噪声参数的精确测量。 二端口必选201+204。 四端口必选401+404。 （注：二端口电子校准件和普通噪声源需要单独购置。）
用于脉冲状态下S参数测量，端口1、3输出脉冲调制信号。
