信号频谱分析仪

4052系列

信号频谱分析仪
查看产品参数 选择配置仪器 资料下载
产品介绍

产品介绍

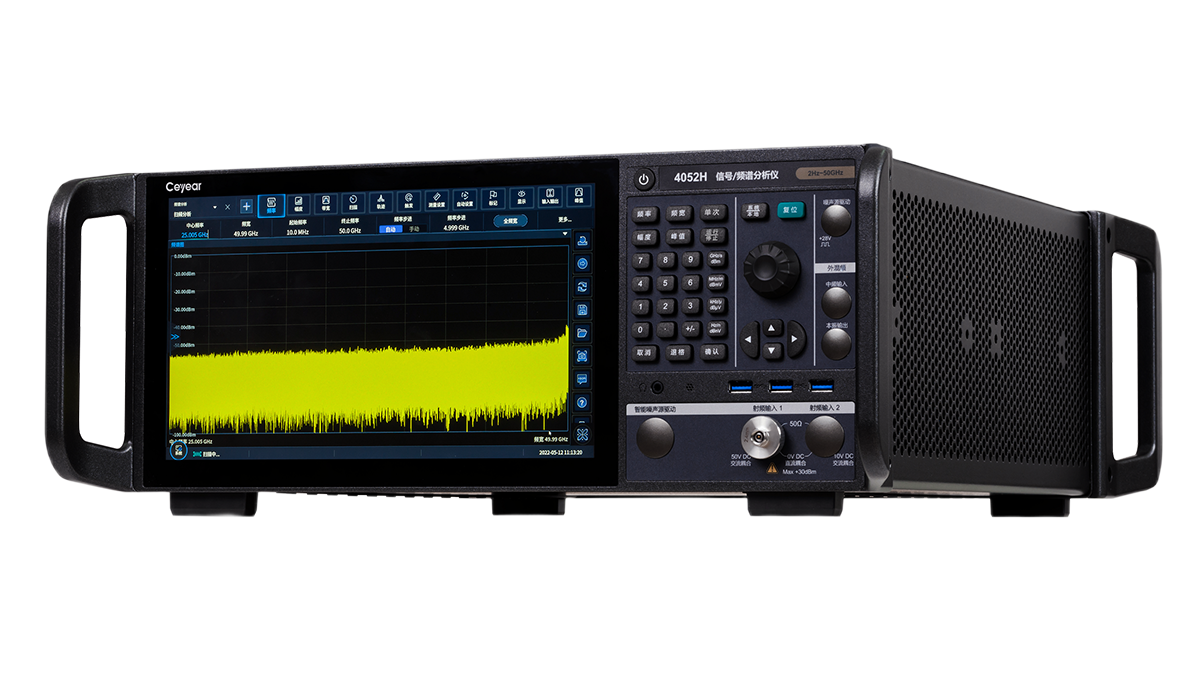

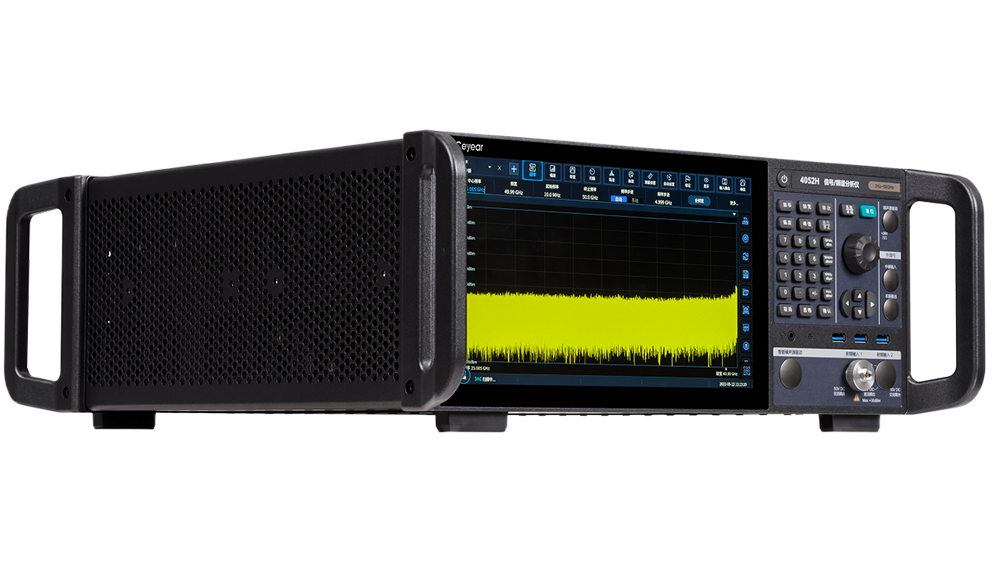

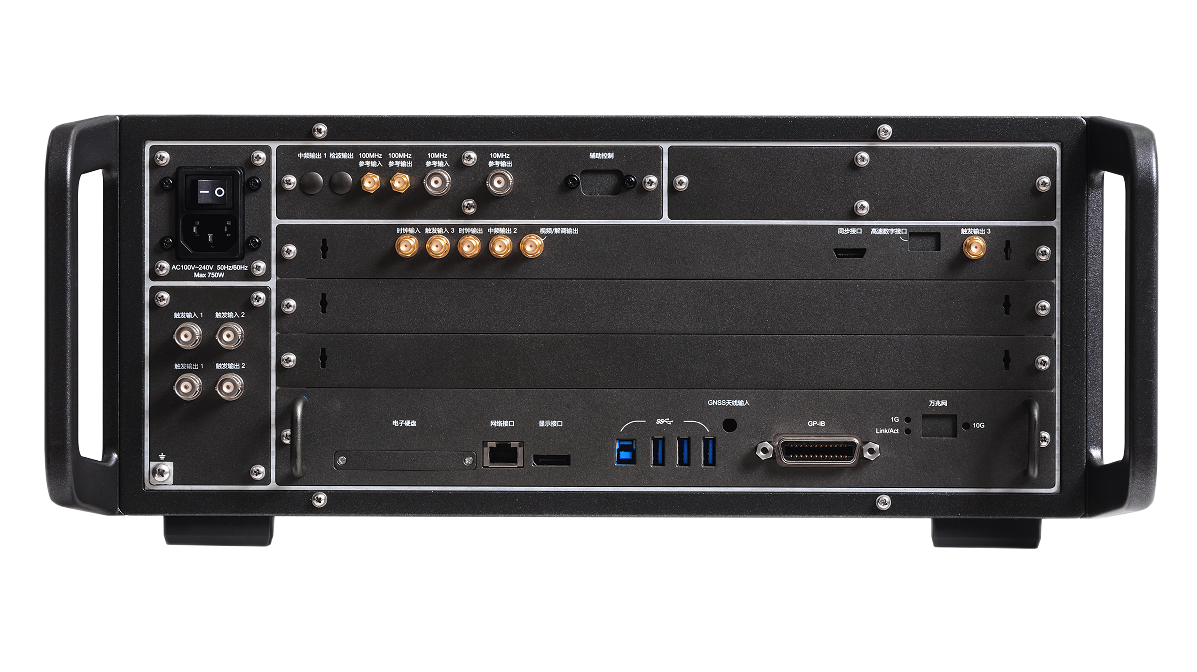

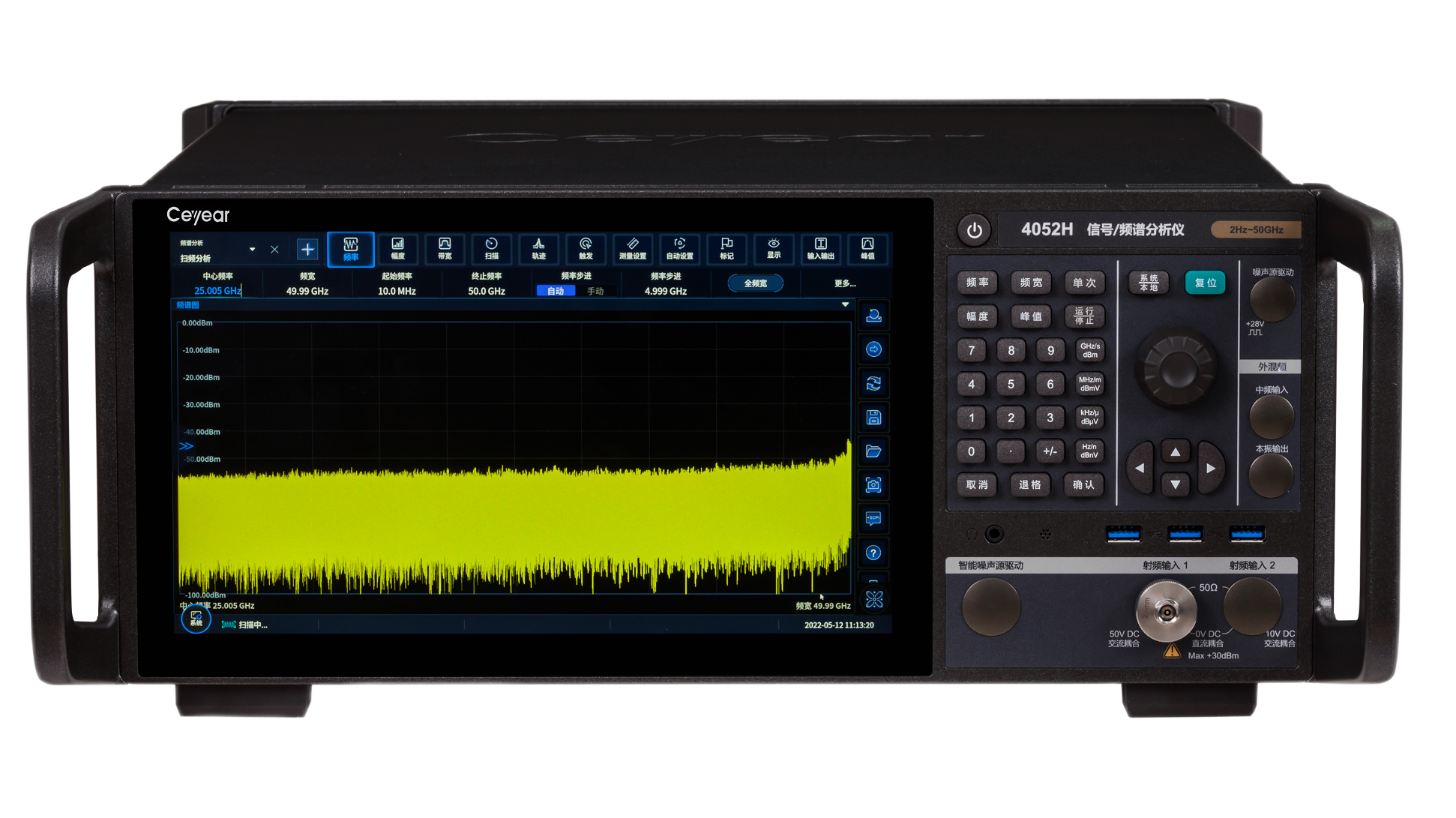

Ceyear 4052系列信号/频谱分析仪是电科思仪全新推出的信号/频谱分析仪产品。

　　Ceyear 4052具备出色的测试动态范围、相位噪声、幅度精度和测试速度，具备频谱分析、I/Q分析、实时频谱分析、瞬态分析、矢量信号分析、脉冲分析、音频分析等丰富的测试功能。

　　Ceyear 4052作为多功能通用信号/频谱分析仪，具备良好的扩展能力，可通过多种数字和模拟输出接口构建测试系统或进行二次开发。凭借卓越性能与灵活应用的绝佳匹配，可满足您在无线通信、汽车电子、低轨卫星、物联网等领域信号及设备快速生产的测试需求。

产品参数

型号 4052A，4052B，4052C，4052D，4052E，4052F，4052G，4052H
直流耦合 2Hz～4GHz，2Hz～8GHz，2Hz～13.6GHz，2Hz～18GHz，2Hz～26.5GHz，2Hz～40GHz，2Hz～45GHz，2Hz～50GHz
交流耦合 10MHz～4GHz，10MHz～8GHz，10MHz～13.6GHz，10MHz～18GHz，10MHz～26.5GHz，10MHz～40GHz，10MHz～45GHz，10MHz～50GHz
分析带宽 1.2GHz
实时带宽 400MHz
相位噪声（1GHz@10kHz频偏） ≤-122dBc/Hz
显示平均噪声电平（1GHz，前放开） ≤-164dBm/Hz（典型值）

配置您的仪器

主机型号
产品 描述
2Hz～4GHz
2Hz～8GHz
2Hz～13.6GHz
2Hz～18GHz
2Hz～26.5GHz
2Hz～40GHz
2Hz～45GHz
2Hz～50GHz
选件编号（名称）
产品 描述
输出频率范围：425MHz±40MHz (≤40MHz 分析带宽）、750MHz±600MHz（200MHz~1.2GHz 分析带宽）。
输出反映输入信号电平特性的对数检波信号。
基于光纤的万兆网接口，10Gbit/s 传输速率，用于快 速 远 程 控 制 和 快 速 IQ 数 据 传 输 。 需 要 配 置4052-H17-E。
可通过光纤实时输出宽带 IQ 采集数据，支持最大400MHz 带宽的 IQ 数据输出。配合大容量数据记录仪（4712C 数据记录仪），可实现 IQ 数据的实时大容量记录。 （注：4052-H12C 在分析带宽≤400MHz 时可选配；该选件与 4052-H38-600、4052-H38-1200 不能同时选配）。
可通过光纤实时输出宽带 IQ 采集数据，支持最大1.2GHz 带宽的 IQ 数据输出。配合大容量数据记录仪（4712E 数据记录仪），可实现 IQ 数据的实时大容 量 记 录 。 需 要 配 置 4052-H38-600 或4052-H38-1200。 （注：4052-H12E 在 600MHz≤分析带宽≤1.2GHz时可选配）。
与配备 4052-H12C 宽带数字接口的信号/频谱分析仪互联，可实现对最大 400MHz 分析带宽信号数据的实时大容量记录， 记录仪详细规格参数见 4712系列数据记录仪资料。
与配备 4052-H12C 宽带数字接口的信号/频谱分析仪互联，可实现对最大 400MHz 分析带宽信号数据的实时大容量记录， 记录仪详细规格参数见 4712系列数据记录仪资料。
与配备 4052-H12C 宽带数字接口的信号/频谱分析仪互联，可实现对最大 400MHz 分析带宽信号数据的实时大容量记录， 记录仪详细规格参数见 4712系列数据记录仪资料。
与配备 4052-H12C 宽带数字接口的信号/频谱分析仪互联，可实现对最大 400MHz 分析带宽信号数据的实时大容量记录， 记录仪详细规格参数见 4712系列数据记录仪资料。
与配备 4052-H12E 宽带数字接口的信号/频谱分析仪互联，可实现对最大 1.2GHz 分析带宽信号数据的实时大容量记录，记录仪详细规格参数见 4712 系列数据记录仪资料。
与配备 4052-H12E 宽带数字接口的信号/频谱分析仪互联，可实现对最大 1.2GHz 分析带宽信号数据的实时大容量记录，记录仪详细规格参数见 4712 系列数据记录仪资料。
与配备 4052-H12E 宽带数字接口的信号/频谱分析仪互联，可实现对最大 1.2GHz 分析带宽信号数据的实时大容量记录，记录仪详细规格参数见 4712 系列数据记录仪资料。
与配备 4052-H12E 宽带数字接口的信号/频谱分析仪互联，可实现对最大 1.2GHz 分析带宽信号数据的实时大容量记录，记录仪详细规格参数见 4712 系列数据记录仪资料。
升级为 Intel I7 处理器，增强 CPU 计算处理能力，提高测量速度。
可支持最大 2TB 的存储空间（电子硬盘）。需要配置 4052-H17-E。
可支持最大 4TB 的存储空间（电子硬盘）。需要配置 4052-H17-E。
工作频率上限根据选择的信号分析仪主机频率上限，最大频率为 8GHz，衰减范围 30dB ，0.5dB 步进。
前置放大器根据所选择的信号分析仪主机频率上限选配，如 4052A 频率上限 4GHz，前置放大器请选择 H34-04。
前置放大器根据所选择的信号分析仪主机频率上限选配，如 4052B 频率上限 8GHz，前置放大器请选择 H34-08。
前置放大器根据所选择的信号分析仪主机频率上限选配，如 4052C 频率上限 13.6GHz，前置放大器请选择 H34-13。
前置放大器根据所选择的信号分析仪主机频率上限选配，如 4052D 频率上限 18GHz，前置放大器请选择 H34-18。
前置放大器根据所选择的信号分析仪主机频率上限选配，如 4052E 频率上限 26.5GHz，前置放大器请选择 H34-26。
前置放大器根据所选择的信号分析仪主机频率上限选配，如 4052F 频率上限 40GHz，前置放大器请选择 H34-40。
前置放大器根据所选择的信号分析仪主机频率上限选配，如 4052G 频率上限 45GHz，前置放大器请选择 H34-45。
前置放大器根据所选择的信号分析仪主机频率上限选配，如 4052H 频率上限 50GHz，前置放大器请选择 H34-50。
仅 A 型主机可配置，与 4052-H34-04 不可同时选配。
仅 B 型主机可配置，与 4052-H34-08 不可同时选配。
旁路接收通道中的跟踪预选器。（注：除 4052A/B之外，其它型号选配 H38 系列分析带宽选件，需要选配 H36 预选器旁路选件以提供最佳的宽带信号接收特性。）
支持 10Hz～40MHz 分析带宽。（注： 除 4052A/B之外，选配 H38 系列选件，需要选配 H36 预选器旁路选件以提供最佳的宽带信号接收特性。）
支持 10Hz～ 200MHz 分析带宽， 推荐同时配置4052-H17-E 选件。（注： 除 4052A/B 之外，选配H38 系列选件，需要选配 H36 预选器旁路选件以提供最佳的宽带信号接收特性。）
支持 10Hz～ 400MHz 分析带宽， 推荐同时配置4052-H17-E 选件。（注： 除 4052A/B 之外，选配H38 系列选件，需要选配 H36 预选器旁路选件以提供最佳的宽带信号接收特性。）
支持 10Hz～ 600MHz 分析带宽， 推荐同时配置4052-H17-E 选件。（注： 除 4052A/B 之外，选配H38 系列选件，需要选配 H36 预选器旁路选件以提供最佳的宽带信号接收特性。）
支持 10Hz ～ 1.2GHz 分析带宽，推荐同时配置4052-H17-E 选件。（注： 除 4052A/B 之外，选配H38 系列选件，需要选配 H36 预选器旁路选件以提供最佳的宽带信号接收特性。）
实现音频信号参数测试、失真测试和波形分析。（该选件与 H48 噪声系数测试不能同时选配。）
提供使用外部混频方法扩展频率测试范围的能力。该选件将提供本振输出和中频输入接口功能，并提供信号识别能力。（该选件在主机型号不为 4052A/B时才可选配；扩展的频率范围取决于所选择的扩频模块；扩频模块需单独选购）
提供最大 10MHz 带宽数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，宽带实时频谱分析。
提供最大 40MHz 带宽数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，宽带实时频谱分析。 （需同时选配 H38 选 件 。 当 配 置 H38-40 、 H38-200、H38-400、H38-600、H38-1200 时，可选配该选件。）
最大可提供 200MHz 带宽数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，宽带实时频谱分析，推荐同时配置 4052-H17-E 选件。 （需同时选配 H38 选 件 。当 配 置 H38-200 、 H38-400、H38-600、H38-1200 时，可选配该选件。）
最大可提供 400MHz 带宽数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，宽带实时频谱分析，推荐同时配置 4052-H17-E 选件。（需同时选配 H38选件。当配置 H38-400、H38-600、H38-1200 时，可选配该选件。）
提供噪声源驱动以及噪声系数测试功能。（注：选用该选件需要同时选购对应整机频段的 H34 低噪声前置放大器选件，以及相应 1660X 噪声源探头，共同完成噪声系数的测试功能。该选件与 H39 音频分析不能同时选配。）
提供纸质版详细的用户手册。
上架把手及附件，用于 4052 在标准机柜的上架安装。
英文面板、英文说明书、英文操作界面和英文操作系统。
高强度轻便铝合金运输箱，带提把和滚轮，方便运输。
高强度塑料安全拉杆带轮包装箱，带提把和滚轮，方便运输。
通过外接 USB 功率探头的方式对射频信号功率进行高精度测量。（需配置相应的 8723X 系列功率探头。）
提供噪声功率比测试能力。
提供单边带相位噪声曲线和单点相位噪声测试能力。
提供 EMI 预兼容测试能力。
实现 AM、FM、ΦM 信号的调制特性和失真特性分析。
实现信号的瞬时参数谱、频谱和时变特性的测试分析，支持对记录数据的回放。
提供对跳频信号驻留时间、切换时间、频率和误差等特性的自动测量。（需同时选配 S10 选件）
提供对 FMCW 信号斜率、偏差、功率等特性的自动测量。（需同时选配 S10 选件）
提供多种单载波数字调制信号的灵活解调功能，可以提供矢量图、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。
支持基于文件导入已知数据的误比特率测试；支持基于用户录制已知数据的误比特率测试；支持基于PRBS 的误比特率测试；提供误比特率结果输出。（需同时选配 S12 选件）
支持符合 DVB-S2/X 标准的信号解调分析；提供星座图、符号表等显示窗口；提供 EVM、原点偏移等调制质量分析结果。（需同时选配 S12 选件）
实现对脉冲波形的时间、电平和调制参数的自动测量和脉冲序列的统计分析。
支持自定义 OFDM 信号调制分析；支持前导、导频、 CP、子载波、符号个数等多参数自定义配置；具有捕获存储、功率谱密度、星座图、结果总结表等视图窗口。
支持放大器 ACLR、AM/AM、AM/PM、频率响应、 EVM 特性进行测量，支持时域、频域分析
支持校正放大器非线性失真，支持迭代学习控制DPD、记忆多项式 DPD。（需同时选配 S15 选件）
提供宽带信号的绝对和相对群时延测量能力
支持 802.11a/b/g协议信号解调， 支持 EVM、频率误差、正交误差等多种结果测量，提供频谱图、星座图、结果摘要表、 EVM vs 载波、正交误差 vs 载波等多种视图。
支持 802.11n 协议信号解调，支持 EVM、频率误差、正交误差等多种结果测量，提供频谱图、星座图、结果摘要表、EVM vs 载波、正交误差 vs 载波等多种视图。（需同时选配 S40 选件）
支持 802.11ac 协议信号解调，支持 EVM、频率误 差、正交误差等多种结果测量，提供频谱图、星座图、结果摘要表、 EVM vs 载波、正交误差 vs 载波等多种视图。（需同时选配 S40 选件）
支持 802.11ax 协议信号解调，支持 EVM、频率误差、正交误差等多种结果测量，提供频谱图、星座图、结果摘要表、 EVM vs 载波、正交误差 vs 载波等多种视图。（需同时选配 S40 选件）
支持 802.11be 协议信号解调，支持 EVM、频率误差、正交误差等多种结果测量，提供频谱图、星座图、结果摘要表、 EVM vs 载波、正交误差 vs 载波等多种视图。（需同时选配 S40 选件）
支持下行信号调制分析；支持 TDD 各子帧配置类型调制分析；支持自定义参数配置调制分析；支持下行 E-TM 模板调制分析；支持 EVM、开关功率、频率误差、功率等参数测量；提供捕获存储、功率谱密度、星座图、结果摘要表、EVM vs 载波等视图。
支持上行信号调制分析；支持自定义参数配置调制分析；支持 EVM、频率误差、功率等参数测量；提供捕获存储、功率谱密度、星座图、结果摘要表、 EVM vs 载波等视图。
支持下行信号调制分析；支持自定义参数配置调制分析；支持下行 E-TM 模板调制分析；支持 EVM、频率误差、功率等参数测量；提供捕获存储、功率谱密度、星座图、结果摘要表、 EVM vs 载波等视图。
支持上行信号调制分析；支持自定义参数配置调制分析；支持 EVM、频率误差、功率等参数测量；提供捕获存储、功率谱密度、星座图、结果摘要表、 EVM vs 载波等视图。
支持基于 FDD LTE 制式的窄带物联网下行链路信号调制分析；支持独立、带内、保护频带三种部署模式；支持 N-Test Model 一键测试和自定义参数灵活配置分析；支持 EVM、频率误差、功率等参数测量；提供星座图、结果摘要表、EVM vs 载波等视图。
支持基于 FDD LTE 制式的窄带物联网上行链路信号调制分析；支持自定义参数灵活配置分析；支持EVM、频率误差、功率等参数测量；提供星座图、结果摘要表、EVM vs 载波等视图。
支持基于 5G NR 制式的车联网侧行链路信号调制分析；支持 EVM、频率误差、功率等参数测量，提供星座图、结果摘要表、EVM vs 载波等视图。
支持 5G NR 下行信号解调，支持EVM、频率误差、功率、小区ID等参数测量；支持多档信道带宽和多种Test Model ；提供测量星座图、结果摘要表、EVM vs载波、分配vs符号vs载波等视图
支持 5G NR 上行信号解调，支持EVM、频率误差、功率；支持多档信道带宽和多种Test Model ；提供测量星座图、结果摘要表、EVM vs载波等视图
支持一次测量，同时显示 5G 下行信号的 EVM、ACLR和 SEM 测量结果（需同时选配 S46D 选件）
支持BR、EDR和LE模式的蓝牙信号分析；支持输出功率、频率漂移等参数测量；提供结果摘要表、星座图等视图
支持WCDMA下行信号解调，支持码域功率、EVM、频率误差、码元速率误差、 IQ偏移等参数测量；支持活动信道自动检测；提供码域功率、结果摘要表、星座图、信道列表等视图
支持WCDMA上行信号解调，支持码域功率、EVM、频率误差、码元速率误差、 IQ偏移等参数测量；支持活动信道自动检测；提供码域功率、结果摘要表、星座图、信道列表等视图
支持GSM的信号解调，支持时域功率、 EVM、频率误差等参数测量；提供幅度捕获、结果摘要表、星座图等视图
支持基于IEEE 802.15.4和IEEE 802.15.4z的UWB信号分析，支持PPDU功率、SHR功率、 NRMSE、 STS等参数测量；支持全部的UWB信道和带宽；提供幅度捕获、结果摘要表、脉冲等视图
